Componentes do Microscópio: Guia das Partes e Suas Funções

Conhecer os componentes do microscópio é essencial para utilizar o equipamento corretamente, obter imagens nítidas e evitar danos durante os ajustes. Embora os modelos possam apresentar diferenças de construção, a maioria dos microscópios ópticos reúne três conjuntos principais: o sistema de iluminação, o sistema óptico e o sistema mecânico.

Esses sistemas trabalham de maneira integrada. Primeiramente, a iluminação conduz a luz até a amostra. Em seguida, as objetivas ampliam os detalhes observados. Por fim, as oculares permitem que o usuário visualize a imagem formada. Ao mesmo tempo, a estrutura mecânica sustenta os componentes e possibilita ajustes de posição e foco.

Portanto, compreender a função de cada peça ajuda não apenas durante a observação, mas também na limpeza, no armazenamento, na manutenção preventiva e na identificação de possíveis falhas.

Conhecendo melhor Os componentes do microscópio

O microscópio óptico utiliza diferentes componentes para iluminar, posicionar e ampliar uma amostra. Dessa forma, cada parte influencia diretamente a qualidade da observação.

Além disso, o funcionamento adequado depende do alinhamento entre a fonte de luz, o condensador, a lâmina, as objetivas e as oculares. Caso um desses elementos esteja desregulado, a imagem pode apresentar baixa luminosidade, perda de contraste, sombras, dificuldade de foco ou falta de definição.

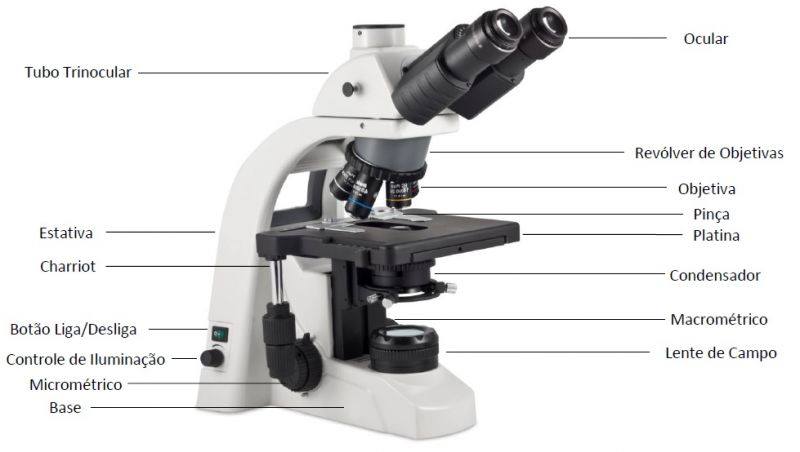

Para facilitar a compreensão, podemos dividir as partes do microscópio em três grupos:

• Sistema de iluminação: produz, direciona e controla a luz que atravessa a amostra.
• Sistema óptico: amplia a imagem e permite a visualização dos detalhes.
• Sistema mecânico: sustenta o equipamento e possibilita movimentos, ajustes e focalização.

Sistema de iluminação: Controle da luz sobre a amostra

O sistema de iluminação fornece e direciona a luz necessária para que a amostra possa ser observada. Por isso, ajustes incorretos nesse conjunto podem comprometer o contraste, a nitidez e a definição da imagem.

Fonte de iluminação

A fonte de iluminação, geralmente composta por lâmpada halógena ou LED, produz a luz utilizada durante a observação. Atualmente, muitos microscópios utilizam iluminação LED porque ela oferece boa eficiência, menor aquecimento e maior vida útil.

Além disso, o controle de intensidade permite aumentar ou reduzir a luminosidade conforme o tipo de amostra e a objetiva selecionada. Entretanto, utilizar iluminação excessiva nem sempre melhora a imagem. Em alguns casos, o excesso de luz reduz o contraste e dificulta a visualização de estruturas transparentes.

Lente de campo

A lente de campo ajuda a organizar os raios luminosos provenientes da fonte de iluminação. Assim, a luz segue de maneira mais uniforme em direção ao condensador e à amostra.

Esse componente contribui para uma iluminação homogênea do campo visual. Consequentemente, reduz áreas excessivamente claras ou escuras durante a observação.

Concentração da luz pelo condensador

O condensador fica localizado abaixo da platina e concentra a luz sobre a amostra. Seu posicionamento influencia diretamente a iluminação, a resolução e o contraste da imagem.

Por esse motivo, o usuário deve ajustar a altura do condensador de acordo com o método de iluminação e a objetiva utilizada. Quando o condensador está desalinhado ou fora da posição adequada, a imagem pode perder definição ou apresentar iluminação irregular.

Controle de contraste pelo diafragma

O diafragma controla a abertura pela qual a luz passa antes de alcançar a amostra. Dessa maneira, ele regula a quantidade e o ângulo da iluminação que entra no sistema óptico.

Ao fechar parcialmente o diafragma, o usuário pode aumentar o contraste de determinadas amostras. Contudo, uma abertura muito reduzida pode diminuir a resolução e gerar efeitos indesejados na imagem. Portanto, o ajuste deve buscar equilíbrio entre luminosidade, contraste e definição.

Sistema óptico: Formação e ampliação da imagem

O sistema óptico reúne as lentes responsáveis pela formação e pela ampliação da imagem. Nesse conjunto, as objetivas realizam a ampliação inicial, enquanto as oculares permitem a observação da imagem ampliada.

Lentes principais do microscópio: objetivas

As objetivas ficam instaladas no revólver e permanecem próximas à amostra durante a observação. Elas representam uma das partes mais importantes do microscópio, pois determinam grande parte da ampliação, da resolução e da qualidade da imagem.

Os aumentos mais comuns são 4x, 10x, 40x e 100x. Entretanto, essa configuração pode variar conforme o modelo e a aplicação do equipamento.

Cada objetiva costuma atender a uma finalidade:

• Objetiva de 4x: facilita a localização inicial da amostra e oferece um campo visual mais amplo.
• Objetiva de 10x: permite observações gerais com ampliação intermediária.
• Objetiva de 40x: amplia estruturas menores e exige ajustes mais precisos de foco.
• Objetiva de 100x: normalmente utiliza óleo de imersão e permite a observação de detalhes muito pequenos.

Antes de trocar a objetiva, é importante verificar a distância entre a lente e a lâmina. Além disso, a objetiva de 100x deve ser utilizada somente quando o equipamento e o procedimento exigirem óleo de imersão apropriado.

Seleção das objetivas pelo revólver

O revólver, também chamado de porta-objetivas, sustenta as objetivas e permite alternar entre diferentes ampliações. Para selecionar uma lente, o usuário deve girar o conjunto cuidadosamente até perceber o encaixe correto.

Além disso, não se recomenda utilizar as próprias objetivas como apoio para girar o revólver. Esse hábito pode provocar desalinhamento, folgas ou danos nas roscas e nos mecanismos internos.

Condução da imagem pelo tubo ocular

O tubo ocular conecta as objetivas às oculares e conduz a imagem formada pelo sistema óptico. Em microscópios binoculares ou trinoculares, esse conjunto também pode conter prismas responsáveis pela divisão e pelo direcionamento da imagem.

Alguns modelos oferecem ajuste da distância interpupilar e regulagem de dioptria. Assim, usuários com diferenças de visão entre os olhos conseguem adaptar o equipamento para uma observação mais confortável.

Visualização da imagem pelas oculares

As oculares são as lentes pelas quais o usuário observa a imagem. Geralmente, apresentam ampliação de 10x, embora existam versões com outros valores.

A ampliação total do microscópio resulta da multiplicação entre o aumento da objetiva e o aumento da ocular. Por exemplo, uma objetiva de 40x utilizada com uma ocular de 10x oferece ampliação total de 400x.

No entanto, uma ampliação numericamente maior não garante, por si só, mais detalhes. Para que a imagem mantenha qualidade, o equipamento também precisa oferecer resolução adequada, iluminação correta, lentes limpas e ajuste preciso.

Sistema mecânico: Estrutura, movimentação e foco

O sistema mecânico sustenta os componentes ópticos e permite posicionar a amostra. Além disso, ele oferece os movimentos necessários para ajustar o foco e examinar diferentes regiões da lâmina.

Posicionamento da lâmina na platina

A platina é a superfície onde o usuário coloca a lâmina com a amostra. Ela possui uma abertura central que permite a passagem da luz proveniente do condensador.

Dependendo do modelo, a platina pode incluir presilhas simples ou um sistema mecânico de movimentação. Em ambos os casos, a lâmina deve permanecer estável para evitar alterações no enquadramento durante a observação.

Movimentação precisa pelo charriot

O charriot movimenta a lâmina nos eixos horizontal e vertical sobre a platina. Dessa forma, o usuário consegue percorrer diferentes áreas da amostra sem tocar diretamente na lâmina.

Esse mecanismo é especialmente importante em análises sistemáticas, contagens e observações que exigem movimentos controlados. Entretanto, movimentos forçados podem danificar engrenagens, guias e comandos.

Ajuste inicial pelo macrométrico

O ajuste macrométrico realiza movimentos mais amplos e rápidos para aproximar o plano de foco. Por isso, ele costuma ser utilizado inicialmente com objetivas de menor aumento, como 4x ou 10x.

Ao utilizar objetivas de maior ampliação, o usuário deve redobrar a atenção. Afinal, movimentos excessivos podem aproximar a objetiva da lâmina e provocar contato entre os componentes.

Ajuste preciso pelo micrométrico

O ajuste micrométrico realiza movimentos pequenos e controlados. Portanto, ele permite refinar o foco e visualizar detalhes com maior precisão, principalmente nas objetivas de 40x e 100x.

Depois de localizar a amostra e obter o foco inicial, o usuário deve utilizar o micrométrico para concluir o ajuste. Assim, reduz o risco de movimentos bruscos e melhora a estabilidade da imagem.

Sustentação do equipamento pela base

A base forma a estrutura inferior do microscópio e oferece estabilidade durante a utilização. Em muitos modelos, ela também abriga a fonte de iluminação, componentes eletrônicos e controles de intensidade.

Por isso, a base deve permanecer apoiada sobre uma superfície firme, nivelada e livre de vibrações. Além disso, líquidos e produtos de limpeza não devem entrar em contato com interruptores, conexões ou circuitos internos.

Estrutura principal da estativa

A estativa conecta a base às partes superiores do microscópio. Ela sustenta o tubo ocular, a platina, o revólver, os comandos de foco e outros mecanismos.

Embora seja uma estrutura resistente, a estativa não deve receber impactos ou movimentos bruscos. Durante o transporte, o ideal é segurar o microscópio pela estrutura indicada pelo fabricante e apoiar a outra mão sob a base.

Resumo das partes e Funções do microscópio

Como utilizar os componentes do Microscópio corretamente

Antes de iniciar a observação, coloque o microscópio sobre uma bancada firme e conecte o equipamento à alimentação elétrica adequada. Em seguida, posicione a lâmina na platina e selecione a objetiva de menor aumento.

Depois disso, ajuste a iluminação, o condensador e o diafragma. Utilize o macrométrico para encontrar o foco inicial e, posteriormente, refine a imagem com o micrométrico.

Ao trocar para uma objetiva de maior aumento, observe a distância entre a lente e a lâmina. Além disso, utilize apenas o ajuste micrométrico quando houver risco de contato com a amostra.

Durante a utilização, alguns cuidados são importantes:

• Comece a observação pela objetiva de menor aumento.
• Não toque nas lentes com os dedos.
• Não force o revólver, o charriot ou os comandos de foco.
• Utilize papel e solução específicos para limpeza óptica.
• Remova o óleo de imersão imediatamente após a utilização.
• Proteja o microscópio contra poeira, umidade e vibrações.
• Desligue a iluminação antes de guardar o equipamento.

Por que conhecer as partes Facilita a manutenção?

O conhecimento dos componentes ajuda o usuário a perceber alterações no funcionamento do microscópio. Por exemplo, dificuldade de foco pode estar relacionada aos comandos macrométrico e micrométrico, à platina, ao revólver ou ao próprio sistema óptico.

Da mesma forma, uma imagem escura ou irregular pode indicar problemas na fonte de iluminação, no diafragma, no condensador ou no alinhamento do conjunto. Entretanto, nem sempre é possível identificar a causa apenas por meio de uma inspeção visual.

Por isso, quando o equipamento apresenta folgas, travamentos, perda de nitidez, iluminação instável, fungos nas lentes ou dificuldade recorrente de focalização, recomenda-se solicitar uma avaliação técnica.

A manutenção preventiva também permite limpar componentes internos, verificar mecanismos, avaliar o alinhamento óptico e identificar desgastes antes que eles provoquem interrupções maiores. Consequentemente, o equipamento pode manter sua precisão e sua confiabilidade por mais tempo.

Perguntas frequentes sobre Componentes do microscópio

Conhecimento e cuidados Preservam o microscópio

Os componentes do microscópio dependem uns dos outros para produzir uma imagem clara, ampliada e confiável. Enquanto o sistema de iluminação controla a luz, o sistema óptico forma a imagem e o sistema mecânico permite posicionar e focalizar a amostra.

Portanto, conhecer cada parte melhora a operação do equipamento, reduz erros de ajuste e ajuda a identificar sinais de desgaste. Além disso, a limpeza adequada e a manutenção preventiva contribuem para preservar as lentes, os mecanismos e os componentes eletrônicos.

Caso o microscópio apresente perda de nitidez, dificuldade de focalização, iluminação irregular ou falhas nos movimentos, a Teratec realiza avaliação e manutenção técnica especializada em equipamentos ópticos.
