Como funciona o microscópio óptico: Da luz à imagem vista pelo usuário

Entender como funciona o microscópio óptico exige acompanhar o caminho da luz. Primeiramente, a fonte produz a iluminação. Em seguida, o condensador direciona o feixe para a amostra. Depois, a objetiva coleta a luz transmitida ou modificada pelo material observado e participa da formação de uma imagem ampliada.

Por fim, essa imagem chega às oculares ou a um sensor digital. Entretanto, o resultado depende também do posicionamento da amostra, do foco, do contraste e da compatibilidade entre os componentes. Por isso, o microscópio deve ser entendido como um sistema integrado.

O que faz um microscópio óptico?

O microscópio óptico utiliza luz e conjuntos de lentes para tornar observáveis detalhes pequenos demais para serem percebidos diretamente pelo olho humano. A objetiva coleta a luz proveniente da amostra e forma uma imagem ampliada. Depois, a ocular permite que o observador visualize essa imagem, enquanto uma câmera pode registrá-la.

No entanto, ampliação não é o único fator importante. A capacidade de separar dois detalhes muito próximos está relacionada à resolução do sistema. Além disso, contraste, iluminação, preparação da amostra e qualidade das lentes influenciam o que realmente pode ser visto.

Caminho óptico Como a luz se transforma em imagem?

1ª etapa: a fonte produz a iluminação

O processo começa na fonte de luz, normalmente integrada à base em microscópios verticais de luz transmitida. Conforme o equipamento, a iluminação pode vir de LED, lâmpada halógena ou outro sistema apropriado à técnica.

Além disso, lentes coletoras e controles ajudam a condicionar o feixe. A intensidade deve ser suficiente para a observação, porém não deve ser usada para compensar ajustes incorretos do diafragma ou do condensador.

2ª etapa: o condensador direciona a luz

Depois de sair da fonte, a luz chega ao condensador. Esse conjunto forma um cone de iluminação sobre a amostra e ajuda a aproveitar a abertura do sistema óptico.

Ao mesmo tempo, o diafragma de abertura controla o ângulo do feixe. Se estiver excessivamente fechado, pode aumentar aparentemente o contraste, mas reduzir a resolução. Se estiver aberto além do necessário, por outro lado, a amostra pode perder contraste.

3ª etapa: a luz interage com a amostra

Ao atravessar a lâmina, a luz encontra estruturas com diferentes propriedades. Parte do feixe pode ser transmitida, absorvida, refratada, difratada ou modificada. Essas diferenças carregam as informações que serão transformadas em contraste e detalhes visíveis.

Por esse motivo, a preparação da amostra é decisiva. Espessura inadequada, sujeira, bolhas, excesso de corante ou uma lamínula incompatível podem prejudicar a imagem mesmo quando o microscópio está funcionando corretamente.

4ª etapa: a objetiva coleta a informação óptica

A objetiva fica próxima da amostra e reúne os raios que emergem dela. Em seguida, suas lentes formam uma imagem ampliada dentro do sistema. Além da ampliação, a abertura numérica, as correções ópticas e a distância de trabalho influenciam o desempenho.

Consequentemente, trocar uma objetiva modifica não apenas o tamanho aparente da imagem, mas também o campo visual, a luminosidade, a profundidade de campo e a distância disponível entre lente e amostra.

5ª etapa: a imagem percorre o tubo óptico

Nos sistemas de comprimento finito, a objetiva participa diretamente da formação da imagem intermediária em uma distância determinada pelo projeto. Já nos microscópios corrigidos ao infinito, a luz sai da objetiva aproximadamente colimada e uma lente de tubo forma a imagem intermediária.

Assim, componentes de sistemas diferentes não devem ser combinados sem verificar compatibilidade. Mesmo quando uma objetiva pode ser rosqueada no revólver, sua correção óptica pode não corresponder ao tubo, à lente de tubo ou aos demais acessórios.

6ª etapa: a ocular ou a câmera apresenta a imagem

Na observação visual, a ocular atua sobre a imagem intermediária e permite que o olho a perceba ampliada. Em um sistema binocular, prismas dividem e direcionam o caminho para os dois olhos. Por isso, distância interpupilar e dioptria precisam ser ajustadas para o usuário.

Quando existe uma câmera, a imagem é projetada sobre o sensor por uma configuração óptica própria. Nesse caso, adaptador, tamanho do sensor e software interferem no campo registrado. Portanto, o enquadramento digital pode ser diferente daquele visto nas oculares.

Formação da imagem Qual é o papel do foco?

O foco posiciona a amostra no plano em que o sistema forma uma imagem nítida. Dependendo do microscópio, o ajuste pode deslocar a platina, o conjunto óptico ou outro mecanismo. Inicialmente, o macrométrico faz uma aproximação mais ampla. Depois, o micrométrico realiza a correção fina.

Com objetivas de maior ampliação, a distância de trabalho costuma ser menor. Portanto, movimentos bruscos aumentam o risco de contato entre lente e lâmina. Uma rotina segura começa com a objetiva de menor aumento e avança gradualmente.

Além disso, amostras com espessura podem apresentar diferentes planos de foco. Ao movimentar o micrométrico, o observador percorre essas camadas e identifica estruturas posicionadas em alturas distintas.

Por que aumentar não é o mesmo que resolver?

A ampliação total visual costuma ser calculada multiplicando o aumento da objetiva pelo aumento da ocular. Assim, uma objetiva de 10x com ocular de 10x produz ampliação nominal de 100x.

Entretanto, a resolução determina se detalhes próximos podem ser percebidos separadamente. Quando o sistema já alcançou seu limite de resolução, aumentar a imagem sem acrescentar informação produz apenas uma ampliação vazia.

Por isso, a objetiva precisa ser escolhida conforme a amostra e a informação procurada. Iluminação, abertura do condensador, limpeza, meio de imersão e preparação da lâmina também devem ser compatíveis.

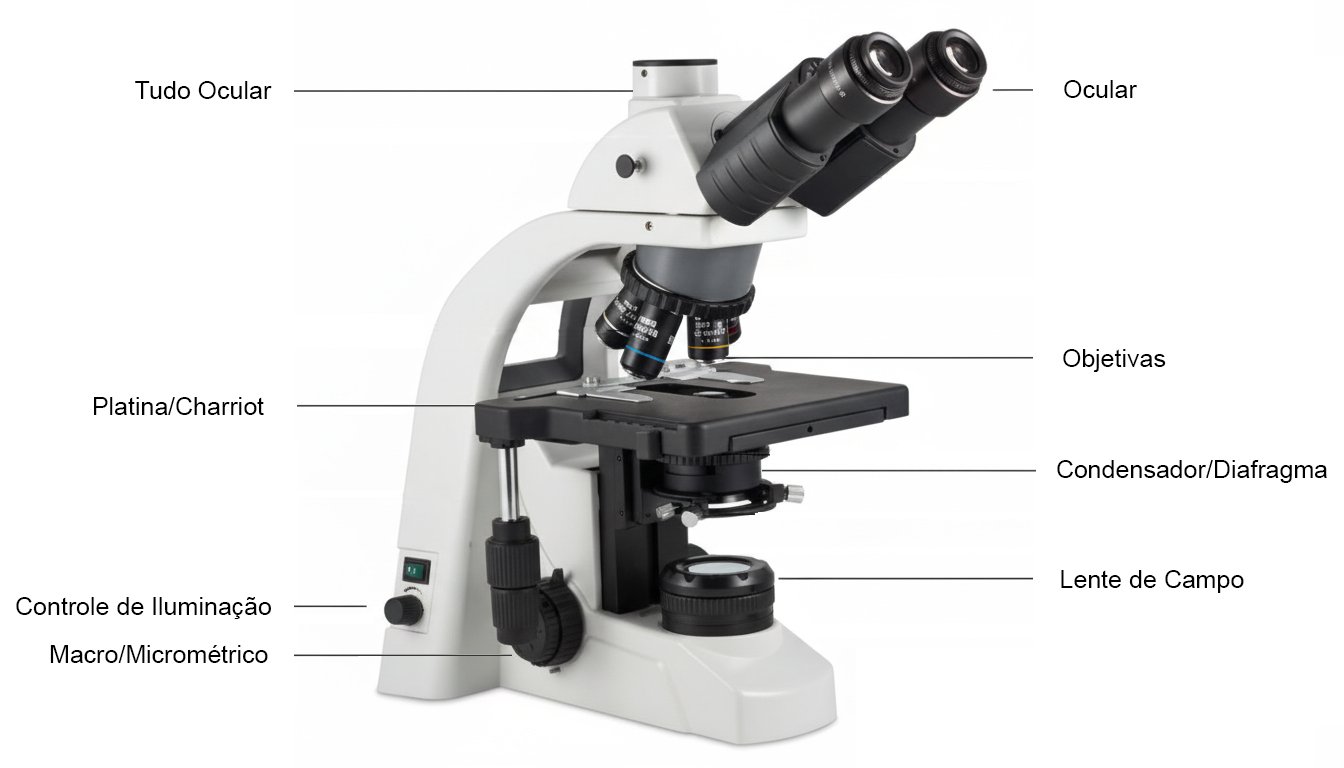

Como iluminação, óptica e mecânica trabalham juntas?

O sistema de iluminação controla como a luz chega à amostra. O sistema óptico coleta essa luz e forma a imagem. Enquanto isso, o sistema mecânico sustenta e posiciona todos os elementos.

Se a platina estiver instável, por exemplo, a amostra muda de posição e o foco varia. Se o condensador estiver desalinhado, a iluminação pode ficar irregular. Da mesma forma, uma objetiva suja reduz contraste e nitidez. Consequentemente, falhas em sistemas diferentes podem produzir sintomas parecidos.

Esse é o motivo pelo qual um diagnóstico técnico avalia o microscópio como conjunto. Trocar uma lâmpada ou limpar uma lente isoladamente não resolve um problema cuja origem está no alinhamento, na mecânica ou em uma contaminação interna.

Qualidade da observação O que prejudica a imagem?

Antes de concluir que o microscópio está com defeito, verifique a amostra e os ajustes permitidos ao operador. No entanto, interrompa o uso quando houver resistência anormal, risco de contato, falha elétrica ou contaminação interna.

Entre as causas comuns de uma imagem insatisfatória estão:

• lâmina, lamínula ou amostra suja;
• objetiva ou ocular com resíduos externos;
• objetiva fora da posição de encaixe do revólver;
• condensador desalinhado ou em altura inadequada;
• diafragma excessivamente aberto ou fechado;
• intensidade de luz inadequada;
• óleo de imersão incorreto, seco ou aplicado em objetiva não indicada;
• dioptria e distância interpupilar sem ajuste;
• folga mecânica, foco instável ou desalinhamento interno.

Se os ajustes externos e a troca por uma lâmina limpa não resolverem o sintoma, procure assistência técnica. Dessa forma, evita-se desmontar componentes delicados ou agravar uma falha.

Dúvidas frequentes Como funciona o microscópio óptico

Cuide do microscópio como um sistema

O microscópio forma a imagem por meio da integração entre luz, amostra, lentes e mecanismos de posicionamento. Portanto, resultados consistentes dependem tanto da qualidade óptica quanto do uso correto e da conservação dos componentes.

Se o equipamento apresenta dificuldade de foco, perda de contraste, manchas internas, iluminação instável ou movimentos irregulares, conheça o serviço de manutenção de microscópios da TERATEC ou fale com nossa equipe.
