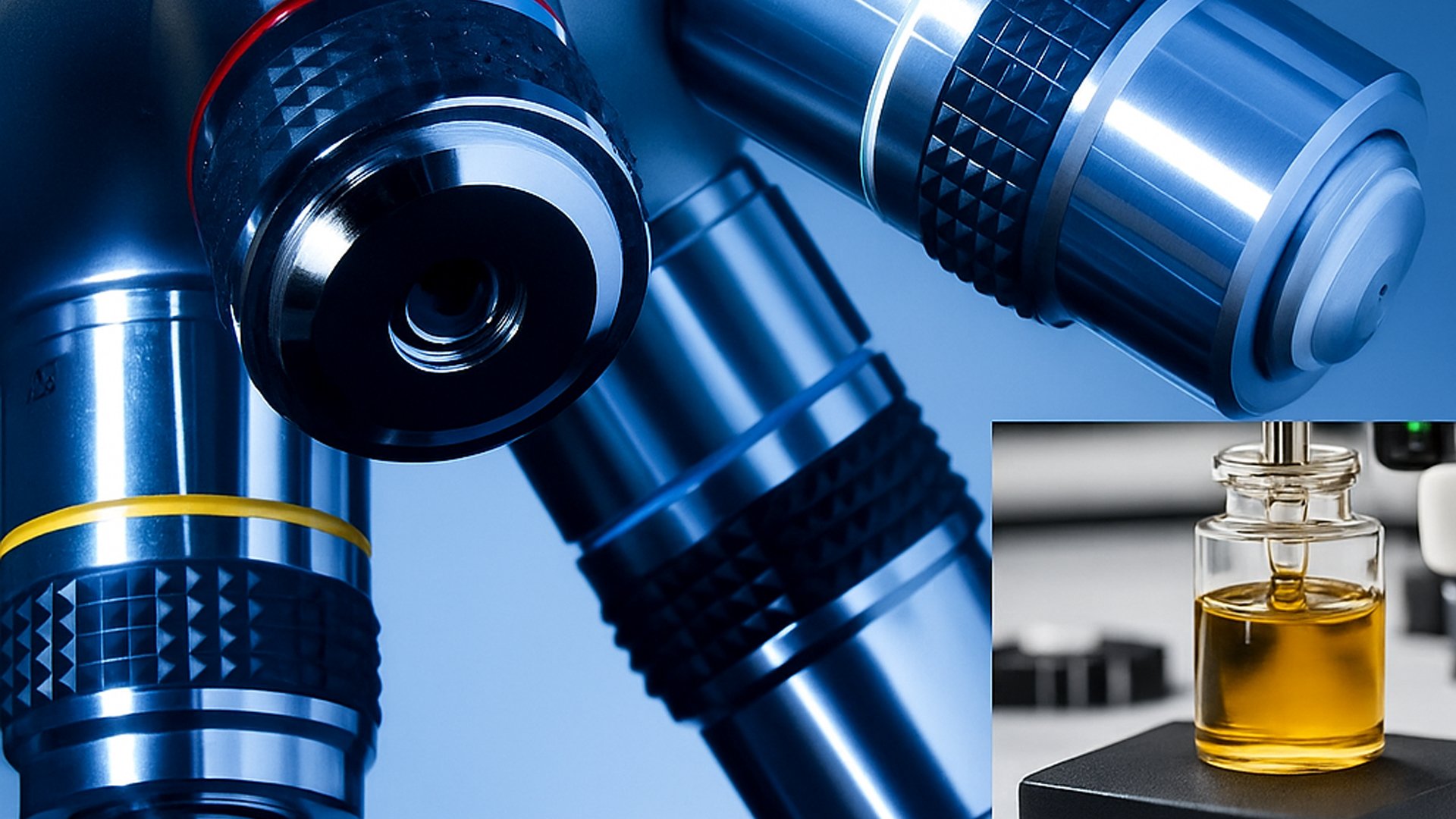

Objetivas de Imersão: Entenda o Uso e as Vantagens na Microscopia

As objetivas de imersão são componentes essenciais em microscópios modernos, especialmente quando se busca alta nitidez e precisão na observação de amostras biológicas. Elas são projetadas para funcionar com um meio líquido (como água, óleo, glicerina ou silicone) entre a lente e a lamínula, reduzindo distorções e aumentando a resolução da imagem.

Além disso, o uso adequado desse tipo de objetiva pode fazer toda a diferença na análise de amostras vivas, tecidos, hidrogéis e outros materiais biológicos. Dessa forma, é possível alcançar resultados mais consistentes e confiáveis durante as observações laboratoriais.

Por que usar objetivas de imersão em água

As objetivas de imersão em água são indicadas para amostras biológicas e fluidos de composição semelhante, pois minimizam a diferença de refração entre o vidro e o meio da amostra. Dessa forma, a luz passa com mais eficiência, resultando em imagens mais nítidas e detalhadas.

Além disso, esse tipo de imersão evita distorções ópticas e permite um foco mais profundo, o que é essencial para pesquisas e análises laboratoriais de alta precisão. Portanto, é uma excelente opção para observações prolongadas e estudos de tecidos vivos.

Comparação entre água e óleo de imersão

O óleo de imersão (índice de refração n ≈ 1.515) é ideal para alcançar a máxima resolução, pois iguala o índice de refração do vidro da lamínula. No entanto, ele não é indicado para amostras vivas, já que pode alterar ou danificar o material observado.

Por outro lado, a água de imersão (n ≈ 1.33) oferece uma resolução um pouco menor, mas permite observar estruturas em maior profundidade dentro da amostra, sem causar interferências ou danos. Além disso, outros meios, como glicerina e silicone, também podem ser utilizados conforme o tipo de amostra e o índice de refração necessário.

Tipos de meios de imersão

Existem diferentes tipos de meios de imersão, e cada um deles oferece vantagens específicas dependendo da amostra e da técnica utilizada. A tabela a seguir resume os principais meios, seus índices de refração e aplicações típicas.

Meio de Imersão	Índice de Refração (n)	Uso Típico	Notas Importantes
Óleo (Poliisobuteno, Silicone, etc.)	≈ 1.515	Rotina em microscopia óptica (bacteriologia, hematologia, etc.), alto aumento (100x).	Mais comum, oferece o maior AN para objetivas de 100x. Requer limpeza imediata e específica.
Água	≈ 1.33	Amostras vivas (células em cultura), observação profunda em tecidos e substâncias em meio líquido.	Mais biocompatível para amostras vivas. Utilizado com objetivas específicas (W – Water).
Glicerina	≈ 1.45	Amostras clarificadas com agentes com índice de refração similar.	Usada em técnicas avançadas de imagem.
Silicone	≈ 1.41	Culturas celulares 3D (organoides), observações de time-lapse longas, devido à sua estabilidade.	Oferece pouca aberração esférica em observações profundas.

Quando utilizar uma objetiva de imersão em água

Use uma objetiva de imersão em água sempre que:

• A amostra estiver em meio líquido, gel ou solução;
• For necessário obter boa resolução sem distorções;
• O objetivo for analisar camadas mais internas da amostra.

Essas condições são comuns em laboratórios que trabalham com biologia celular, microbiologia e histologia. Assim, a fidelidade da imagem é preservada, garantindo resultados confiáveis e comparáveis entre experimentos.

Cuidados essenciais com a objetiva de imersão

O manuseio inadequado da objetiva de imersão é uma das principais causas de danos em microscópios de alto valor. Portanto, seguir os cuidados abaixo é fundamental para preservar a integridade óptica e mecânica do equipamento.

• Uso exclusivo: o óleo de imersão deve ser usado apenas em objetivas que possuam a marcação “Oil” ou “Imersão” (geralmente 100x).
• Perigo: usar óleo em objetivas “a seco” (como as de 40x) pode danificar o cimento que segura as lentes e o anel de vedação retrátil.
• Limpeza imediata: após o uso, o óleo de imersão deve ser removido da lente frontal da objetiva com papel específico e solução recomendada pelo fabricante.
• Perigo: óleos de baixa qualidade ou o ressecamento do óleo podem formar um filme pegajoso que trava o mecanismo retrátil, causando danos permanentes.

Procedimento de aplicação:

1. Primeiramente, focalize a amostra com a objetiva de 40x (ou a mais alta objetiva seca).
2. Em seguida, gire o revólver para a posição intermediária (entre 40x e 100x).
3. Depois, aplique uma pequena gota de óleo de imersão (n = 1.515 ou conforme o fabricante) sobre o ponto de observação na lâmina.
4. Então, gire cuidadosamente a objetiva de 100x para imergir na gota.
5. Por fim, ajuste o foco apenas com o micrométrico, com extremo cuidado para evitar colisão com a lâmina.

Custo e versatilidade

Embora as objetivas de imersão tenham um custo mais elevado, elas oferecem excelente versatilidade. Além disso, garantem melhor desempenho em diversos tipos de amostras. Dessa forma, justificam o investimento para quem busca qualidade óptica e precisão científica.

Conclusão

Em resumo, as objetivas de imersão desempenham um papel fundamental na microscopia moderna. Elas não apenas melhoram a resolução e reduzem distorções, como também permitem visualizar detalhes em profundidade que seriam impossíveis com lentes secas. Portanto, seu uso adequado é essencial para qualquer profissional que busca resultados precisos e imagens de alta qualidade.

Na TERATEC, oferecemos consultoria e suporte técnico especializado para garantir que seu microscópio esteja sempre calibrado e pronto para oferecer os melhores resultados. Assim, você assegura o máximo desempenho e longevidade dos seus equipamentos laboratoriais.
